Турбины вентиляционные
Конструкция турбины представляет собой цилиндрическое основание с установленным на нее через подшипниковый узел дефлектором
Турбина состоит из корпуса и крыльчатки. Крыльчатка турбины свободно вращается всегда в одном направлении в независимости от силы и вида ветра.
Турбины выпускаются с тремя видами оснований: на круглую трубу, на квадратную трубу, с плоским квадратным основанием.
Принцип работы турбины вентиляционной заключается формировании разряжения в вентиляционном канале за счет вращения крыльчатки турбины под воздействием ветра.
|
Модель ТRF |
Масса, кг не более |
|
TRF-160 |
2,5 |
|
TRF-200 |
3 |
|
TRF-250 |
4 |
|
TRF-300 |
4 |
|
TRF-400 |
5 |
|
TRF-500 |
6 |
Таблица 1 – Габаритные и присоединительные размеры
|
Модель |
d, мм |
D, мм |
HA, мм |
hA, мм |
C, мм |
HC, мм |
hC, мм |
B, мм |
HB, мм |
hB, мм |
h2, мм |
|
TRF-160 |
160 |
270 |
260 |
70 |
295 |
280 |
90 |
||||
|
TRF -200 |
200 |
290 |
290 |
70 |
295 |
310 |
90 |
||||
|
TRF -250 |
280 |
400 |
365 |
110 |
390 |
385 |
130 |
422 |
490 |
235 |
60 |
|
TRF -300 |
280 |
400 |
365 |
110 |
390 |
385 |
130 |
422 |
490 |
235 |
60 |
|
TRF -400 |
400 |
495 |
465 |
140 |
490 |
485 |
160 |
||||
|
TRF -500 |
480 |
615 |
635 |
225 |
615 |
635 |
225 |

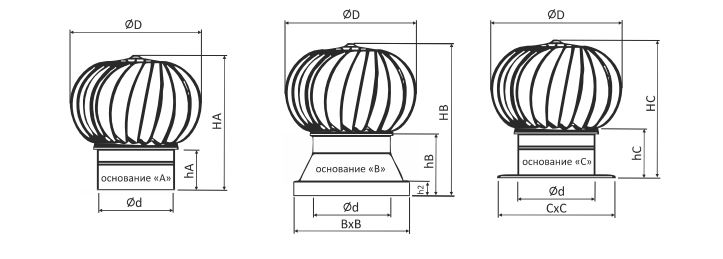

Типы оснований
